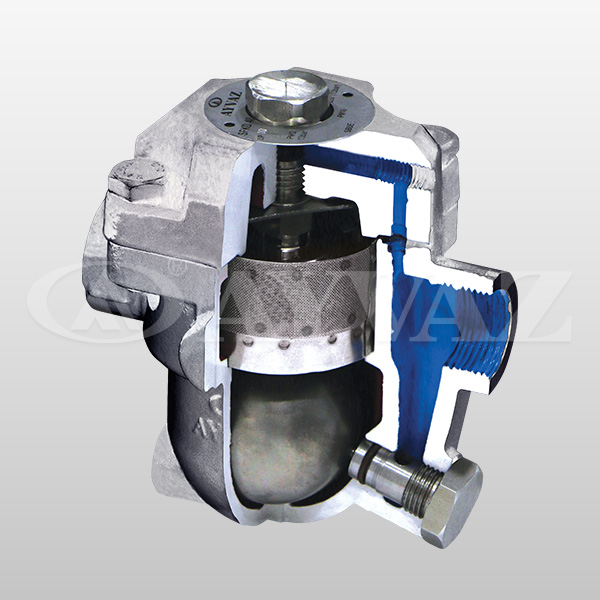

В конденсатоотводчиках данного типа не используется никаких передаточных механизмов, единственной подвижной деталью является сам поплавок. Шар выполнен из нержавеющей стали и его поверхность приближена к идеальной. Это позволяет минимизировать вероятность пролетного пара в результате неплотного прилегания шара к выпускному отверстию конденсатоотводчика.
Когда конденсатоотовдчик холодный воздушик открыт и выпускает воздух. Когда холодный конденсат поступает в конденсатоотводчик поплавок поднимается выпуская конденсат.
Таким образом количество конденсата уменьшается, в то время, как температура возрастает. Пар, попадая в внутрь вместе с конденсатом, нагревает воздушный клапан, который затем закрывается. Положение поплавка зависит от скорости потока. Для предотвращения утечки пара выпускное отверстие выполнено с уплотнением метал по металлу.
В случаях использования конденсатоотводчика на сушильных цилиндрах, необходимо предусмотреть байпас, для предотвращения паровых пробок.
