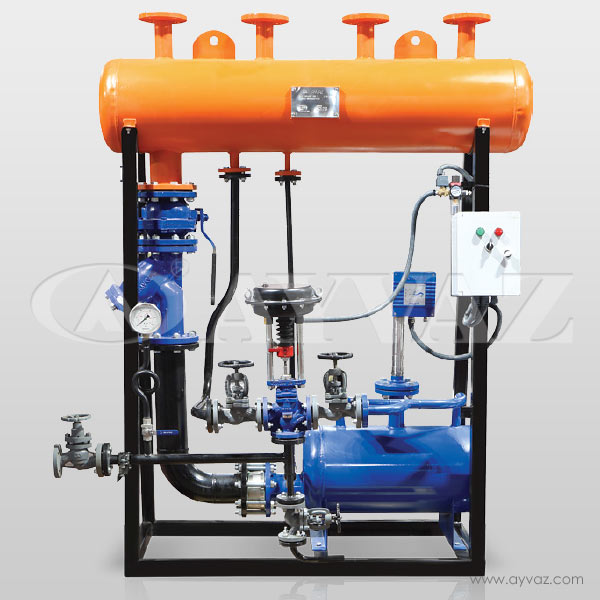

Насос для перекачки конденсата Ayvaz — это система, которая собирает конденсат и перекачивает его, используя пар приводного действия (пар вытесняет воду). Конденсатный насос может работать с газом, сжатым воздухом и паром. В случае высокой температуры может использоваться с двойным — тройным ходом. В системах, если подача воды в котел находится на оптимальных температурах, система восстанавливает максимальную энергию с помощью этих систем конденсатных насосов. Если вы используете электрические насосы вместо конденсатного насоса для отправки высокотемпературного конденсата, испарение пара вызывает некоторые кавитации. Чтобы избежать этой ситуации, используйте механический конденсатный насос.

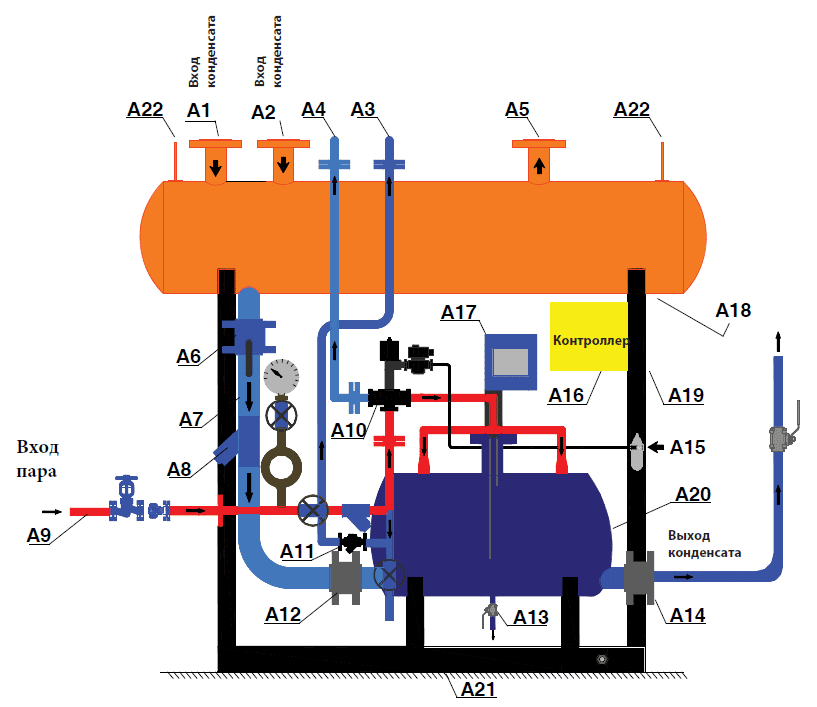

ACOP схема
A1/A2 – Вход конденсата, A3 – Конденсат, который находитсямежду вводом пара и насосом дляконденсата, A4 – Выпуск воздуха и паравторичного вскипания, A5 – Выпуск воздуха, A6 – Ручной клапан, A7 – Труба, A8 – Фильтр, A9 – Вход пара, A10 – 3-ходовой клапан(пневматический), A11 – Термодинамическийконденсатоотводчик, A12/A14 – Дисковый обратный клапан, A13 – Сливной вентиль, A15 – Воздушный фильтр и редуктордавления, A16 – Контроллер, A17 – Уровнемер (ELK), A18 – Коллектор, A19 – Боковые опоры, A20 – Резервуар для сбора конденсата, A21 – Нижний стол, A22 – Транспортные проушины.
Конденсат поступает из входного коллектора и идет во внутреннюю трубу и обратный клапан, а затем попадает в корпус насоса конденсата, наполняя бак. В резервуаре, когда конденсат достигает верхнего предела, датчик уровня ELK-2 проверяет электропроводность и преобразует в электрический сигнал и отправляет его на 3-ходовой пневматический клапан для, который находится на линии подачи пара, открывая его. Обычно пар имеет более высокое давление, чем давление конденсата. Когда трехходовой клапан закрыт, термодинамический конденсатоотводчик выпускает конденсат из подводящего трубопровода (тупикового).
Когда давление конденсата меньше, чем противодавление в насосе для конденсата, операция сброса не происходит. При достижении нижнего уровня конденсата в насосе, датчик уровня ELK-2 подаёт сигнал на блок управления, клапан приводного пара закрывается, выпускной клапан открывается. После выравнивания давления в насосе и ресивере, начинается цикл заполнения насоса. При необходимости можно следить за количеством конденсата из контроллера.
1-процессы контроля температуры, которые имеют клапаны контроля температуры (пневматические, электрические приводы,термодинамические и т. д.).
2-Выходы парового оборудования (теплообменники, баки, обогреватели и т. д.).
3-Между конденсатоотводчиком и конденсатными резервуарами, которые имеют большое расстояние между собой.
4-Системы с низким давлением конденсата. В теплообменниках после конденсатоотводчиков. Эта ситуация становится все болеекритической, если конденсат находится выше входа конденсатоотводчика. На теплообменниках, когда температура будет задана,клапан будет закрыт, после чего объем пара упадет, и на серпантинах образуется вакуум. Нехватка давления для отвода конденсата.В это время образуется конденсат и уже не отводится. Эту ситуацию называют STALL. Этот конденсат поступает в тепловые системы и теплообменники, вызывая коррозию.
Вот почему необходимо сбрасывать конденсат с помощью насоса для перекачки конденсата. Существуюти другие, если в таких системах не используется насос для перекачки конденсата.
Хотя в системах теплообменников используются многие регулирующие клапаны, если давление не равно или не превышает давление после конденсатоотводчика, сброс не возможен. Эту ситуацию называют STALL- запирание конденсата. С помощью насоса для конденсата возможно предотвратить это.
ACOP не является просто механическим насосом с поплавком. ACOP включает в себя датчики уровня (электронные или трубчатые), и этот датчик уровня контролирует уровень конденсации насоса.
В нем меньше деталей которые могут сломаться и которым необходимо техническое обслуживание, например, нет поплавка и рычага. Когда конденсация достигает высшего уровня, по сигналу датчика уровня 3-ходовой клапан меняет направление потока и позволяет пару выпускать конденсат.
С системой ACOP возможно отводить конденсат из более чем одной машины (до 4 машин). Это является экономически более выгодным вариантом.
Вы можете использовать ACOP не только с паром но и с воздухом.
